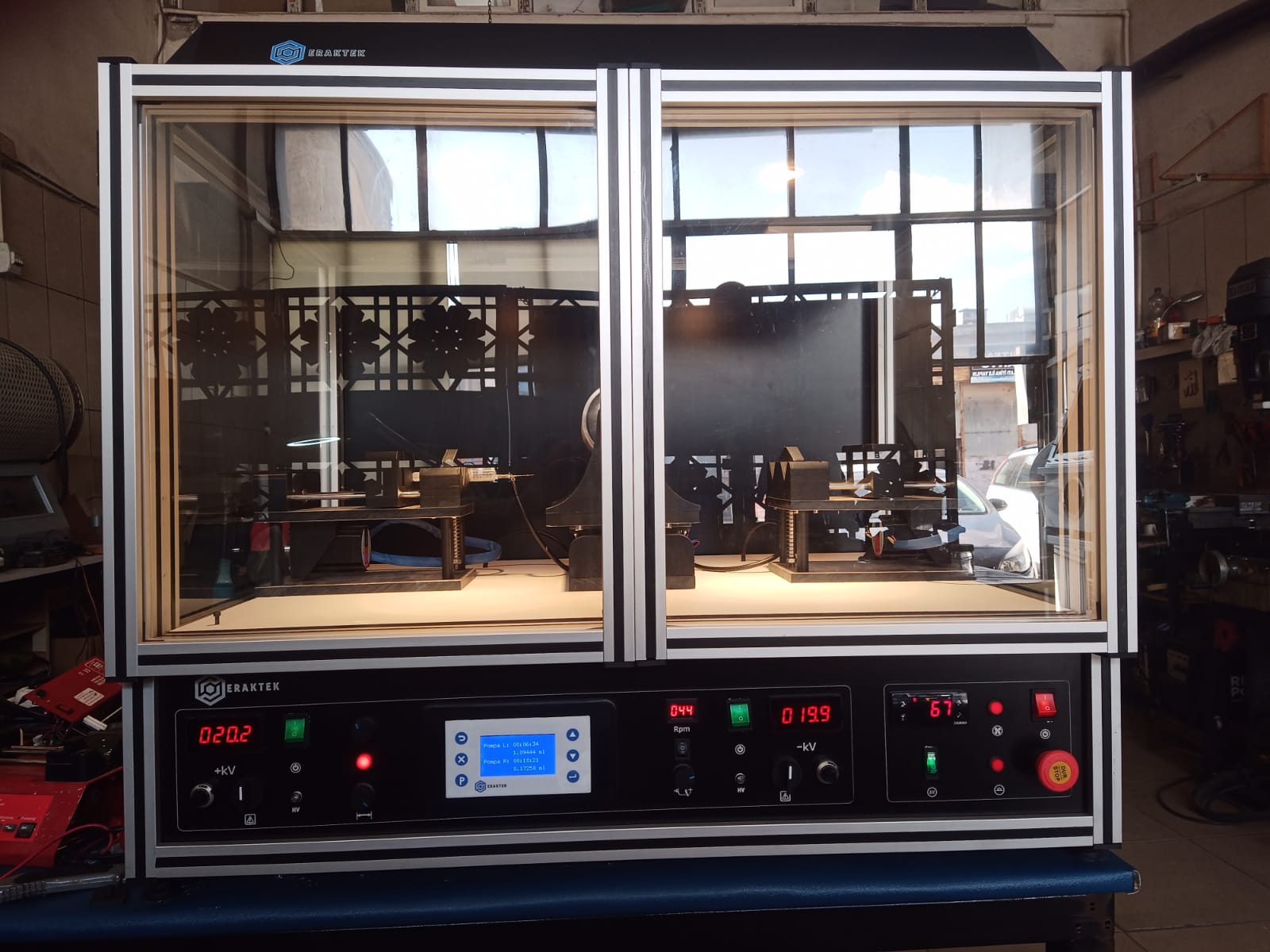

Nano fiber elektro-eğirme püskürtme ünitesi

Eraktek tarafından geliştirilen bu sistem, nanofiber üretimi için tasarlanmış laboratuvar ölçekli bir ünitedir. Sistem, hem elektro-eğirme hem de elektro-sprey işlemlerini aynı anda gerçekleştirebilecek şekilde yapılandırılmıştır.

Sistemin Öne Çıkan Özellikleri

  • 40kV DC Yüksek Gerilim Güç Kaynağı (Ark Korumalı): Nanofiber jet oluşumu ve Taylor konisi için 0 ile 40kV DC hassas ayarlanabilir, Entegre Ark Koruma (Arc Protection) altyapılı yüksek gerilim güç kaynağı.
  • Dörtlü (4-Kanallı) Hassas Şırınga Pompası: Aynı anda 4 adede kadar şırıngayı mikrolitre hassasiyetinde besleyen 4-kanallı mekanik sıvı enjeksiyon ünitesi.
  • Ayarlanabilir Silindirik Döner Toplaç (250 – 1000 RPM & Yön Kontrolü): Liflerin oryante ve homojen toplanması için 250 - 1000 RPM devir potansiyometresi ve CW / CCW (Saat yönü / Saat yönünün tersi) dönüş yönü şalterli tambur toplayıcı.
  • Yatay Tarama Homojenizatörü (Hız & Menzil Ayarlı): Silindirik toplayıcıyı yatay eksendedir ileri-geri osilasyon hareketi yaptırarak nano ürünlerin silindir yüzeyine eşit kalınlıkta dağılmasını sağlayan tarama mekanizması.
  • İç Kabin Halojen Aydınlatma & Tavan Egzoz Fanı: Proses izlemeyi kolaylaştıran yüksek parlaklıkta Halojen aydınlatma, uçucu çözücü gazları güvenle tahliye eden ön panel şalterli Tavan Egzoz Fanı ve Acil Stop emniyet butonu.
  • Zorunlu Bağımsız Topraklama Hattı: Yüksek gerilim emniyeti ve statik deşarj için cihaz şasisinin harici/bağımsız bir topraklama hattına bağlanması gerekmektedir.
📘 Kullanım Kılavuzu 📄 Teknik Şartname (PDF) Teklif & Bilgi Al
HV: +25.0 kV | TOPLAÇ: 600 RPM | TARAMA: AKTİF
💡 Canlı Elektro-Eğirme Prosesi: Taylor Konisi, Nanofiber Püskürtme Jeti, Silindirik Toplaç & Tarama Osilasyonu.

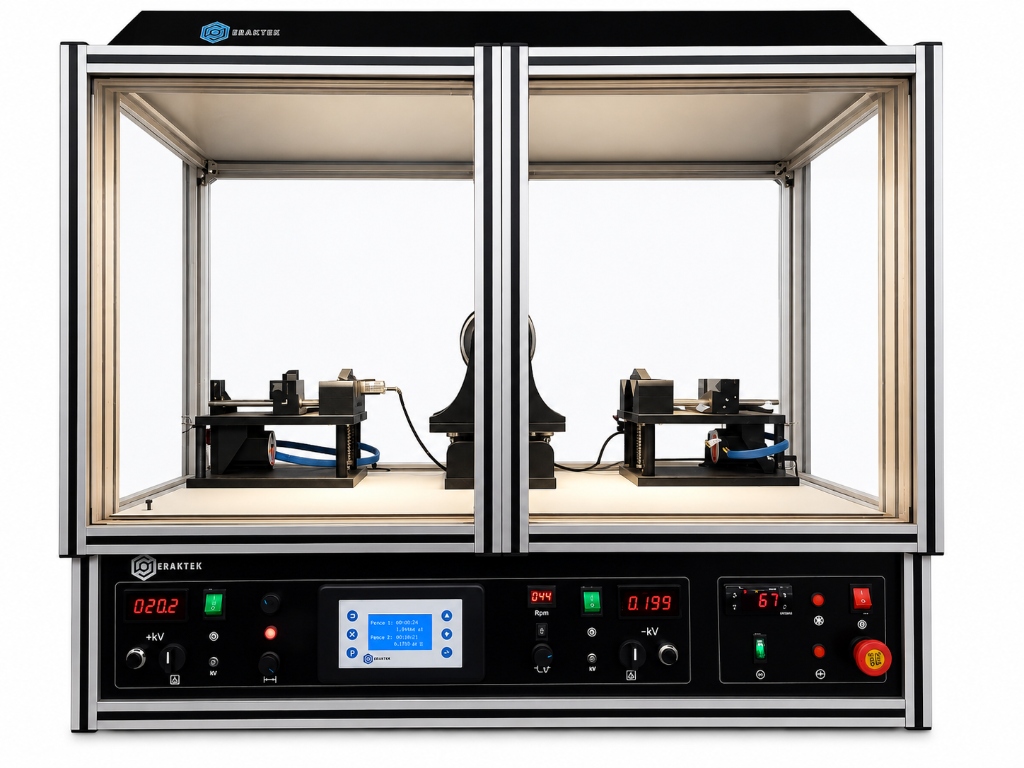

Eraktek Standart Laboratuvar Elektro-Eğirme (Electrospinning) Püskürtme Ünitesi Eraktek Simetrik Çift Kutuplu Elektro-Eğirme Nanofiber Cihazı
YÜKSEK HASSASİYETLİ KOLEKTÖR

Silindirik Döner Toplaç Ünitesi (250 – 1000 RPM)

Elektro-eğirme sistemlerinde nanofiberlerin düzgün, yönlenmiş (hizalanmış) ve homojen kalitede toplanmasını sağlayan yüksek hassasiyetli silindirik döner toplaç (tambur toplayıcı) ünitesi.

  • Hız Ayarı: 250 – 1000 RPM dijital devir potansiyometresi
  • İki Yönlü Dönüş: CW / CCW (Saat yönü ve saatin tersi yön kontrolü)
  • Gövde Yapısı: Hassas işlenmiş metal silindir tambur ve dayanıklı blok ayaklar
Silindirik Döner Toplaç Ünitesi

📷 Eraktek Silindirik Döner Toplaç Ünitesi

Dörtlü Şırınga Pompası Ünitesi

📷 Eraktek Dörtlü (4-Kanallı) Şırınga Pompası Mekanizması

HASSAS SIVI ENJEKSİYONU

Dörtlü (4-Kanallı) Hassas Şırınga Pompası

Eş zamanlı çoklu polimer püskürtme ve nanofiber üretimi için geliştirilmiş dört kanallı mekanik enjeksiyon bloğu.

  • İnfüzyon Kapasitesi: Aynı anda 4 adede kadar şırıngayı mikrolitre seviyesinde hassas besleme
  • Mekanik Kılavuz: Paslanmaz çelik hassas taşlanmış kılavuz miller ve rijit şasi
HOMOJEN KAPLAMA MEKANİZMASI

Yatay Tarama Homojenizatörü Ünitesi

Silindirik toplayıcıyı (tamburu) yatay eksende ileri-geri osilasyon hareketi yaptırarak nano ürünlerin silindir yüzeyine eşit kalınlıkta ve homojen biçimde dağılmasını sağlayan hassas doğrusal tarama mekanizması.

  • Tarama Hızı & Menzil: Ön pano üzerinden bağımsız ayarlanabilir osilasyon hızı ve gezinti (strok) mesafesi
  • Taşıyıcı Yapı: Bilyalı vidalı mil, çift taşlanmış kılavuz şaftlar ve şeffaf akrilik taşıyıcı üst plaka
Yatay Tarama Homojenizatörü Ünitesi

📷 Eraktek Yatay Tarama Homojenizatörü Mekanizması

İlişkili Ürünler ve Ana Modüller

Elektro-eğirme sisteminin alt bileşenleri ve gelişmiş çift kutuplu versiyonu:

⚡ 40kV DC Yüksek Gerilim Güç Kaynağı

Nanofiber ve elektro-sprey uygulamaları için yüksek kararlılıkta yerli imkanlarla geliştirilmiş yüksek gerilim DC güç kaynağı.

İncele ›

💉 Laboratuvar Şırınga Pompası

Mikro ve nano litre seviyelerinde hassas polimer çözeltisi besleme için tasarlanmış dijital otomasyon şırınga pompası.

İncele ›
YENİ ÜRÜN

🔬 Simetrik Beslemeli & Çift Kanallı Elektro-Eğirme Sistemi

Simetrik Beslemeli 2x 0-40kV Güç Kaynağı (+/- 80kV potansiyel), 2x Şırınga Pompası, 250-1000 RPM Silindirik Toplaç ve Yatay Tarama Homojenizatörlü gelişmiş sistem.

İncele ›
🎓 Akademik Güvenilirlik & Araştırma

Bilimsel Yayınlar ve Akademik Çalışmalar

Eraktek Elektro-Eğirme (Electrospinning) sistemlerimiz; üniversitelerimizin ileri teknoloji laboratuvarlarında, doktora tezlerinde ve uluslararası indeksli akademik yayınlarda güvenle tercih edilmektedir:

Doktora Tezi Bursa Uludağ Üniversitesi • Fen Bilimleri Enstitüsü (2026)
"Grafen-ZnO Nanopartikül Katkılı PAN Nanoliflerin Tekstil Atık Sularında Renk Giderimine Yönelik Fotokatalitik Aktivitesinin Araştırılması"
Yazar: Dr. Dilek Uğur | Tez Danışmanı: Prof. Dr. Hüseyin Aksel Eren (Tekstil Mühendisliği ABD)
İlgili çalışmadaki polimerik nanolifler, laboratuvar ortamında Eraktek İnovasyon Elektroçekim Cihazı kullanılarak başarıyla üretilmiş ve karakterize edilmiştir.
📄 Tez Tam Metnini İncele (PDF) ›
Uluslararası Makale (SCI) Springer • Iranian Polymer Journal (2026)
"Investigation of the mechanical properties and dual-light photocatalytic dye degradation of PAN electrospun nanocomposites reinforced with graphene/ZnO nanoparticles"
Grafen ve çinko oksit nanopartikül katkılı elektro-eğrilmiş PAN kompozit nanofiberlerin mekanik ve fotokatalitik özelliklerinin araştırıldığı uluslararası hakemli dergi yayını.
🔗 Springer DOI Yayını (10.1007/s13726-026-01710-3) ›
Üniversite Laboratuvar Envanteri Selçuk Üniversitesi • SULabs Araştırma Altyapısı
Selçuk Üniversitesi Fen Fakültesi Biyokimya Araştırma Laboratuvarı
Selçuk Üniversitesi Merkezi Araştırma ve Laboratuvar Sistemi (SULabs) bünyesinde 118 no'lu Biyokimya Araştırma Laboratuvarında Eraktek İnovasyon Elektrospin Cihazı (Demirbaş Cihaz No: 797) aktif olarak araştırmacıların hizmetine sunulmaktadır.
🏛️ SULabs Cihaz Detay Sayfası ›

Sıkça Sorulan Sorular

Elektro-Eğirme (Electrospinning) Sistemleri hakkında merak edilenler

Elektro-eğirme (electrospinning) sisteminde hangi gerilim seviyeleri kullanılır?

Sistemimiz 0 - 40kV DC (çift kutuplu versiyonda ±40kV ile toplam 80kV potansiyel farkı) ayarlanabilir yüksek gerilim kaynağı ile çalışmaktadır. Mikroamper düzeyinde hassas akım sınırlama ve ark koruma emniyetine sahiptir.

Cihazla hangi tip polimerlerden nanolif üretilebilir?

PVA, PVP, PAN, PCL, PLA, jelatin, kitosan ve poliüretan başta olmak üzere organik solvent veya sulu çözeltilerde çözünen tüm polimerlerden 50 nm - 1000 nm çapında homojen nanofiber üretimi gerçekleştirilebilir.

Döner toplaç (drum collector) lif yönlenmesini nasıl etkiler?

Döner silindirik toplaç 250 - 1000 RPM arasında kademesiz devir ayarına sahiptir. Yüksek devirlerde toplanan lifler mekanik olarak çekilerek tek yönde hizalanmış (aligned) nanolif tülbentler oluşturulmasını sağlar.

Cihazda kullanıcı güvenliği nasıl sağlanmaktadır?

Yüksek gerilimli çalışma hücresi yalıtımlı akrilik kabin içerisindedir. Kabin kapısı açıldığında yüksek gerilimi anında kesen güvenlik switch'i, otomatik artık yük deşarj devresi ve acil stop butonu bulunmaktadır.
