Simetrik Beslemeli Elektro-Eğirme Sistemi

Name: Simetrik Beslemeli Çift Kanallı Elektro-Eğirme Sistemi
Brand: Eraktek
Availability: InStock

YENİ İLERİ DÜZEY SİSTEM

Simetrik Beslemeli & Çift Kanallı Elektro-Eğirme Sistemi

Eraktek tarafından ileri düzey nanofiber araştırmaları, eş eksenli (coaxial / core-shell) lif üretimi ve kompozit nano-yapılar için geliştirilmiş simetrik beslemeli (+/- 40kV), çift şırınga pompalı ve entegre homojenizatörlü yerli otomasyon sistemidir.

Sistemin Öne Çıkan Özellikleri

Ayrı Ayrı Bağımsız Set Edilebilir & Ark Korumalı Güç Kaynakları (0 - 40kV DC): Pozitif (+kV) ve Negatif (-kV) yüksek gerilim kaynakları 0 ile 40kV arasında birbirinden tamamen bağımsız olarak set edilir. Entegre Ark Koruma (Arc Protection) altyapısı ile anlık ark ve kıvılcım durumunda otomatik emniyet sağlar.
Tek Kontrol Paneli İle Yönetilen 4-Kanallı Çift Şırınga Pompası: Cihaz içerisinde 2 adet 4-kanallı (toplam 8 şırınga kapasiteli) mekanik pompa yer alır; tüm akış hızı (mL/h), enjeksiyon hacmi ve çalışma süreleri cihaz önündeki tek merkezi dijital kontrol paneli üzerinden senkron veya bağımsız olarak işletilir.
Ayarlanabilir Silindirik Döner Toplaç (250 – 1000 RPM & Yön Kontrolü): Liflerin homojen ve hizalanmış toplanmasını sağlayan silindirik tambur toplayıcı, 250 ile 1000 RPM arasında hassas hız ayarına ve dönüş yönü kontrolüne (saat yönü / saat yönünün tersi) sahiptir.
Yatay Tarama Homojenizatörü (Hız & Menzil Ayarlı): Silindirik toplayıcıyı yatay eksende ileri-geri hareket ettirerek oluşan nano ürünlerin silindir yüzeyine eşit kalınlıkta ve homojen biçimde dağılmasını sağlar. Osilasyon tarama hızı ve yatay gezinti menzili (strok mesafesi) ön kontrol paneli üzerinden hassas biçimde ayarlanabilir.
Maksimum 60 °C Entegre Kabin Isıtma Sistemi: Çözücü buharlaşmasını ve lif kalitesini optimize etmek amacıyla kullanıcı tarafından ön panel üzerinden maksimum 60 °C'ye kadar hassas biçimde ayarlanabilen kabin ısıtma sistemi. Dijital PID termostat takibi.
İç Kabin Halojen Aydınlatma & Tavan Egzoz Fanı: Kabin içi proses izlemeyi kolaylaştıran yüksek parlaklıkta Halojen aydınlatma ve uçucu çözücü gazları tahliye eden ön panel şalterli Tavan Egzoz Fanı ve endüstriyel mantar tipi Acil Durdurma (Emergency Stop) butonu.
Ergonomik Piyano Pano Kontrol Konsolu: Operatörün tüm kontrol düğmelerine, dijital göstergelere ve acil stop butonuna konforlu erişimini sağlayan eğimli Piyano Pano alt kontrol konsolu mimarisi.
Cihaz Dış Ölçüleri (Ebatlar): 106 cm Genişlik x 75 cm Derinlik x 85 cm Yükseklik tezgah üstü kullanımına uygun endüstriyel kabin ölçüleri.
Opsiyonel Şırınga Isıtıcısı (Syringe Heater): Yüksek viskoziteli polimer çözeltileri veya eriyik eğirme çalışmaları için opsiyonel dijital PID sıcaklık kontrollü Şırınga Isıtma Ceketi donanım desteği.
Zorunlu Bağımsız Topraklama Hattı: Yüksek gerilim (+40kV / -40kV simetrik besleme) emniyeti ve statik deşarj için cihazın mutlaka harici/bağımsız bir topraklama hattına bağlanması gerekmektedir.

📘 Kullanım Kılavuzu 📄 Teknik Şartname (PDF) Teklif & Bilgi Al

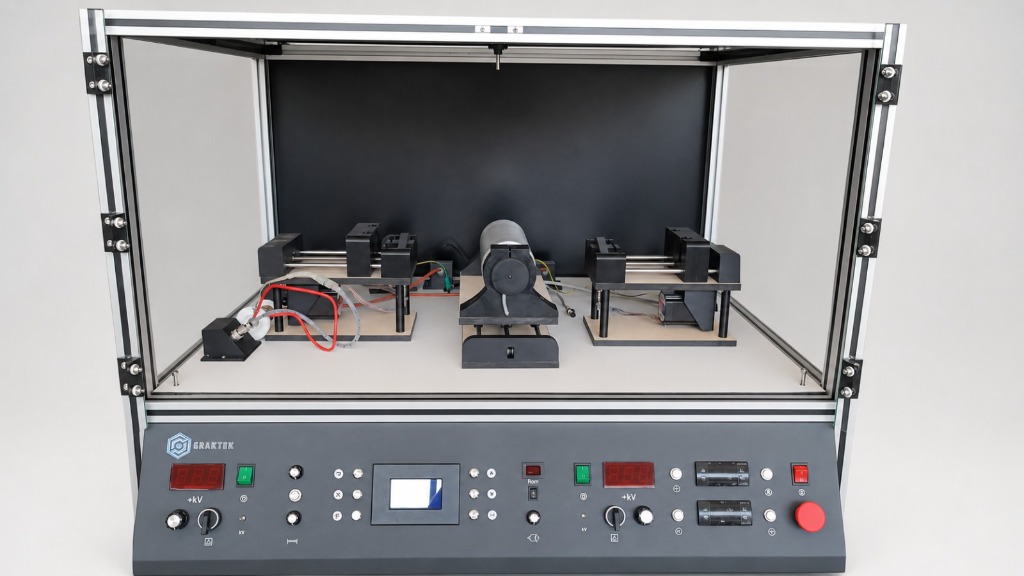

Eraktek Simetrik Beslemeli & Çift Kanallı Elektro-Eğirme Sistemi

Ergonomik Piyano Pano Kontrol Mimarisi

Operatör konforu ve güvenliği için eğimli piyano pano üzerinde konumlandırılan kontrol bölümleri:

⚡

1. Pozitif Volt Modülü (+kV) (Ark Korumalı)

0 ile +40kV DC bağımsız set edilebilir, entegre ark korumalı pozitif yüksek gerilim kaynağı. 4 dijitli kırmızı voltaj göstergesi, potansiyometre ve güvenlik şalteri.

📱

2. Merkezi Dijital Kontrol Paneli

Her iki şırınga pompasını tek bir panelden işleten grafik LCD ekran. Enjeksiyon süreleri, akış hızları ve sıvı hacim parametrelerinin tek noktadan tam yönetimi.

🌀

3. Silindirik Toplaç Kontrolü (RPM)

3 dijitli dijital RPM göstergesi, 250 - 1000 RPM hassas devir potansiyometresi ve tamburun dönme yönünü değiştiren Dönüş Yönü (CW/CCW) anahtarı.

↔️

4. Homojenizatör Hız & Menzil Ayarı

Silindirik toplayıcının yatay osilasyon tarama hızını ve gezinti menzilini (strok mesafesini) ön panel üzerindeki ayar kumandası ile tam kontrol etme olanağı.

⚡

5. Negatif Volt Modülü (-kV) (Ark Korumalı)

0 ile -40kV DC bağımsız set edilebilir, entegre ark korumalı negatif yüksek gerilim kaynağı. Toplayıcı elektroda uygulanan 4 dijitli voltaj düzenleyici.

🌡️

6. Kabin Isıtma (Max 60°C), Halojen Aydınlatma & Egzoz Fanı

Ön paneldeki PID ekranlı max 60 °C kabin ısıtma, kabin içi Halojen aydınlatma, çözücü buharı tahliye Tavan Egzoz Fanı kumandaları ve Acil Stop butonu.

YÜKSEK HASSASİYETLİ KOLEKTÖR

Silindirik Döner Toplaç Ünitesi (250 – 1000 RPM)

Sistem içerisinde kullanılan yüksek hassasiyetli silindirik döner toplaç (tambur toplayıcı), nanofiberlerin oryante (hizalanmış) ve homojen bir biçimde toplanmasını sağlar.

Devir Aralığı: 250 – 1000 RPM dijital potansiyometre ayarlı (LED RPM Göstergeli)
Dönüş Yönü Kontrolü: CW / CCW (Saat yönü ve saatin tersi iki yönlü çalışma imkanı)
Mekanik Yapı: Hassas işlenmiş silindir tambur ve yüksek mukavemetli destek braketleri
Homojenizatör Entegrasyonu: Yatay osilasyon mekanizması ile tam senkronize tarama

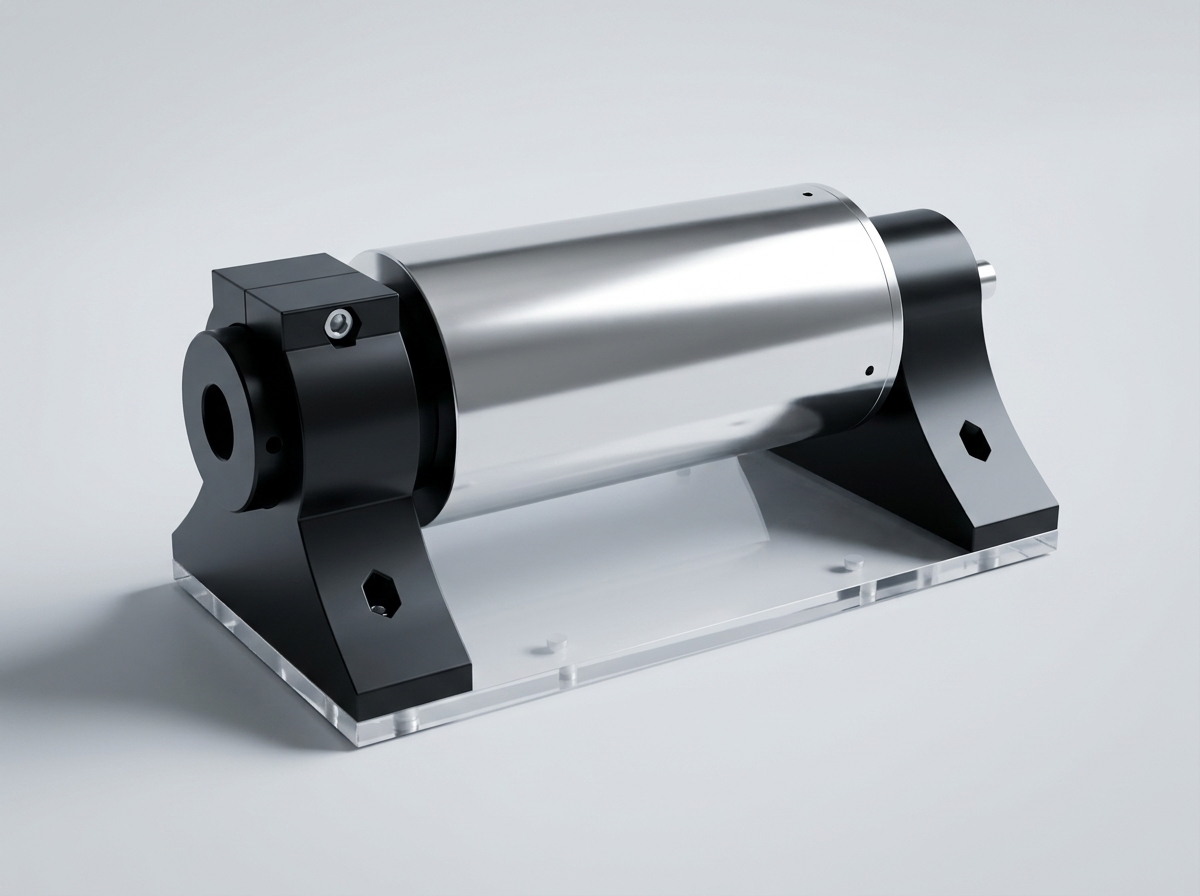

📷 Eraktek Silindirik Döner Toplaç Ünitesi

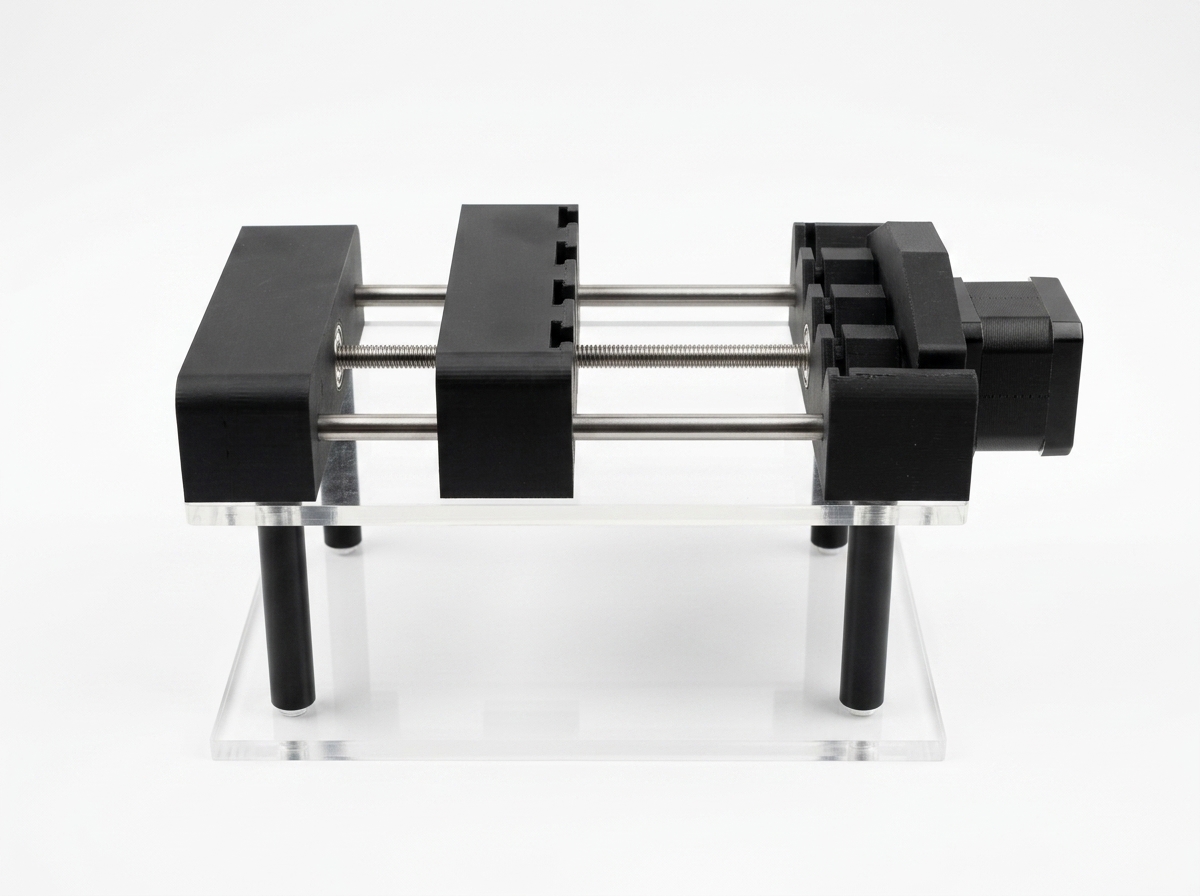

📷 Eraktek Dörtlü (4-Kanallı) Şırınga Pompası Mekanizması

HASSAS SIVI ENJEKSİYONU

Dörtlü (4-Kanallı) Hassas Şırınga Pompası

Eş zamanlı çoklu polimer püskürtme ve kompozit nanofiber üretimi için geliştirilmiş dört kanallı mekanik enjeksiyon bloğu.

İnfüzyon Kapasitesi: Aynı anda 4 adede kadar şırıngayı mikrolitre seviyesinde hassas besleme
Mekanik Kılavuz: Paslanmaz çelik hassas taşlanmış kılavuz miller ve rijit şasi
Kontrol Entegrasyonu: Piyano pano üzerindeki tek merkezi dijital kontrol paneli ile tam senkronizasyon

HOMOJEN KAPLAMA MEKANİZMASI

Yatay Tarama Homojenizatörü Ünitesi

Silindirik toplayıcıyı (tamburu) yatay eksende ileri-geri osilasyon hareketi yaptırarak nano ürünlerin silindir yüzeyine eşit kalınlıkta ve homojen biçimde dağılmasını sağlayan hassas doğrusal tarama mekanizması.

Tarama Hızı & Menzil: Ön pano üzerinden bağımsız ayarlanabilir osilasyon hızı ve gezinti (strok) mesafesi
Taşıyıcı Yapı: Bilyalı vidalı mil, çift taşlanmış kılavuz şaftlar ve şeffaf akrilik taşıyıcı üst plaka
Sonuç: Silindir yüzeyinde nokta birikimini önleyen kesintisiz ve homojen nanofiber ağ yapısı

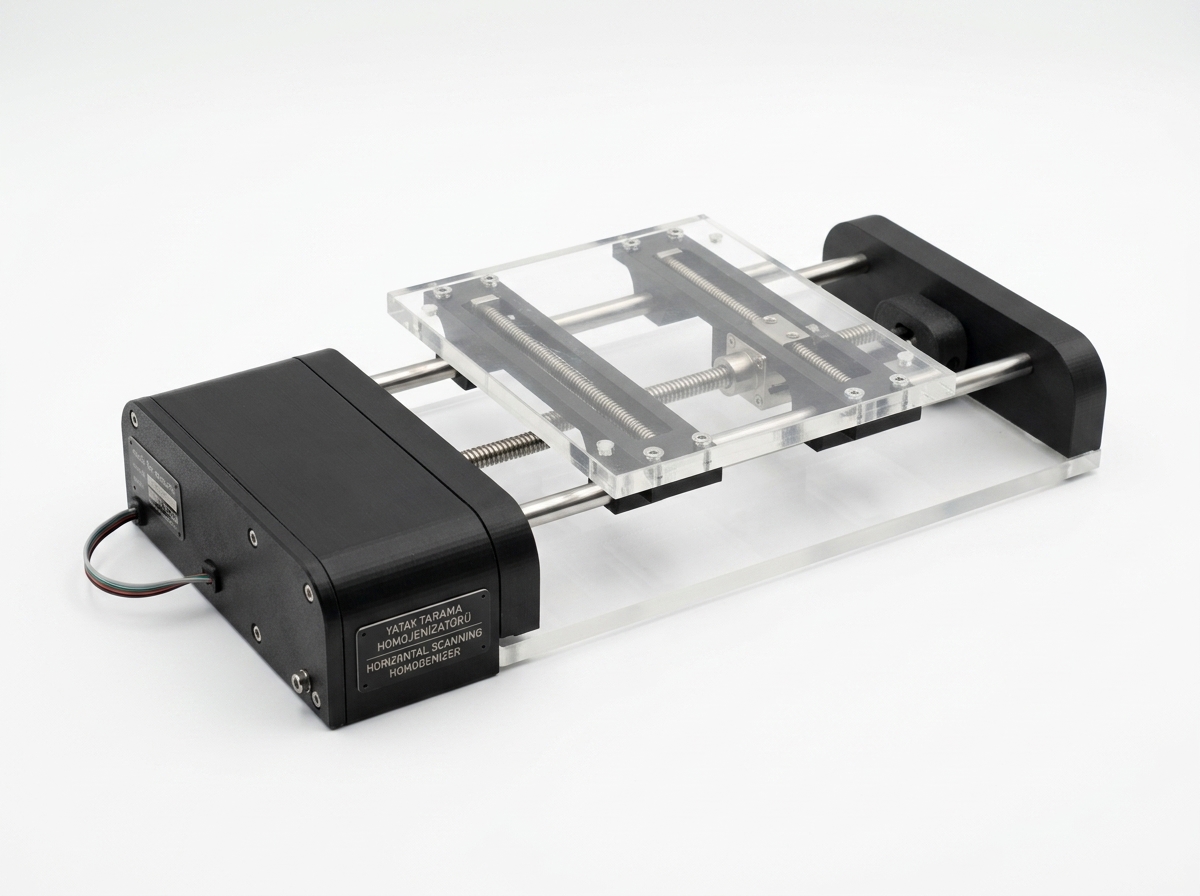

Eraktek Bilyalı Vidalı Milli Yatay Tarama Homojenizatörü Mekanizması

📷 Eraktek Yatay Tarama Homojenizatörü Mekanizması

İlişkili Ürünler ve Ana Modüller

Çift kutuplu elektro-eğirme sisteminin bağımsız alt modülleri ve standart versiyonu:

⚡ 40kV DC Yüksek Gerilim Güç Kaynağı

Nanofiber ve elektro-sprey uygulamaları için yüksek kararlılıkta yerli imkanlarla geliştirilmiş yüksek gerilim DC güç kaynağı.

İncele ›

💉 Laboratuvar Şırınga Pompası

Mikro ve nano litre seviyelerinde hassas polimer çözeltisi besleme için tasarlanmış dijital otomasyon şırınga pompası.

İncele ›

🔬 Standart Elektro-Eğirme Ünitesi

Tek kanallı 40kV güç kaynağı ve şırınga pompalı standart elektro-eğirme sistemi.

İncele ›

🎓 Akademik Güvenilirlik & Araştırma

Bilimsel Yayınlar ve Akademik Çalışmalar

Eraktek Elektro-Eğirme (Electrospinning) sistemlerimiz; üniversitelerimizin ileri teknoloji laboratuvarlarında, doktora tezlerinde ve uluslararası indeksli akademik yayınlarda güvenle tercih edilmektedir:

Doktora Tezi Bursa Uludağ Üniversitesi • Fen Bilimleri Enstitüsü (2026)

"Grafen-ZnO Nanopartikül Katkılı PAN Nanoliflerin Tekstil Atık Sularında Renk Giderimine Yönelik Fotokatalitik Aktivitesinin Araştırılması"

Yazar: Dr. Dilek Uğur | Tez Danışmanı: Prof. Dr. Hüseyin Aksel Eren (Tekstil Mühendisliği ABD)
İlgili çalışmadaki polimerik nanolifler, laboratuvar ortamında Eraktek İnovasyon Elektroçekim Cihazı kullanılarak başarıyla üretilmiş ve karakterize edilmiştir.

📄 Tez Tam Metnini İncele (PDF) ›

Uluslararası Makale (SCI) Springer • Iranian Polymer Journal (2026)

"Investigation of the mechanical properties and dual-light photocatalytic dye degradation of PAN electrospun nanocomposites reinforced with graphene/ZnO nanoparticles"

Grafen ve çinko oksit nanopartikül katkılı elektro-eğrilmiş PAN kompozit nanofiberlerin mekanik ve fotokatalitik özelliklerinin araştırıldığı uluslararası hakemli dergi yayını.

🔗 Springer DOI Yayını (10.1007/s13726-026-01710-3) ›

Üniversite Laboratuvar Envanteri Selçuk Üniversitesi • SULabs Araştırma Altyapısı

Selçuk Üniversitesi Fen Fakültesi Biyokimya Araştırma Laboratuvarı

Selçuk Üniversitesi Merkezi Araştırma ve Laboratuvar Sistemi (SULabs) bünyesinde 118 no'lu Biyokimya Araştırma Laboratuvarında Eraktek İnovasyon Elektrospin Cihazı (Demirbaş Cihaz No: 797) aktif olarak araştırmacıların hizmetine sunulmaktadır.

🏛️ SULabs Cihaz Detay Sayfası ›

Sıkça Sorulan Sorular

Simetrik Beslemeli Elektro-Eğirme Sistemi hakkında merak edilenler

Simetrik beslemeli (+/- 80kV) elektro-eğirme sisteminin avantajı nedir?

Pozitif (+40kV) ve negatif (-40kV) yüksek gerilim kaynakları toplamda 80kV potansiyel farkı yaratarak Taylor konisinin daha kararlı oluşmasını, lif inceliğinin artmasını ve nanoliflerin toplayıcıya yüksek yönlenmiş hızla çekilmesini sağlar.

Cihazda kaç adet şırınga aynı anda kullanılabilir?

Cihazda 2 adet 4-kanallı mekanik şırınga pompası ünitesi bulunur. Toplamda 8 adede kadar şırınga aynı anda veya farklı polimer çözeltileriyle eş zamanlı eş-eğirme (co-electrospinning) için kullanılabilir.

Yatay tarama homojenizatörü ne işe yarar?

Silindirik tambur toplayıcıyı yatay eksende osilasyon hareketi yaptırarak nanofiber tülbentin tüm silindir boyunca homojen kalınlıkta ve hatasız dağılmasını sağlar.

Kabin içi sıcaklık kontrolü nasıl çalışır?

Cihaz dahili kabin ısıtma rezistansı ve dijital PID termostata sahiptir. Kullanıcı kabin içi sıcaklığı maksimum 60 °C'ye kadar hassas biçimde set edebilir; bu da solvent buharlaşmasını ve bağıl nem kontrolünü optimize eder.
