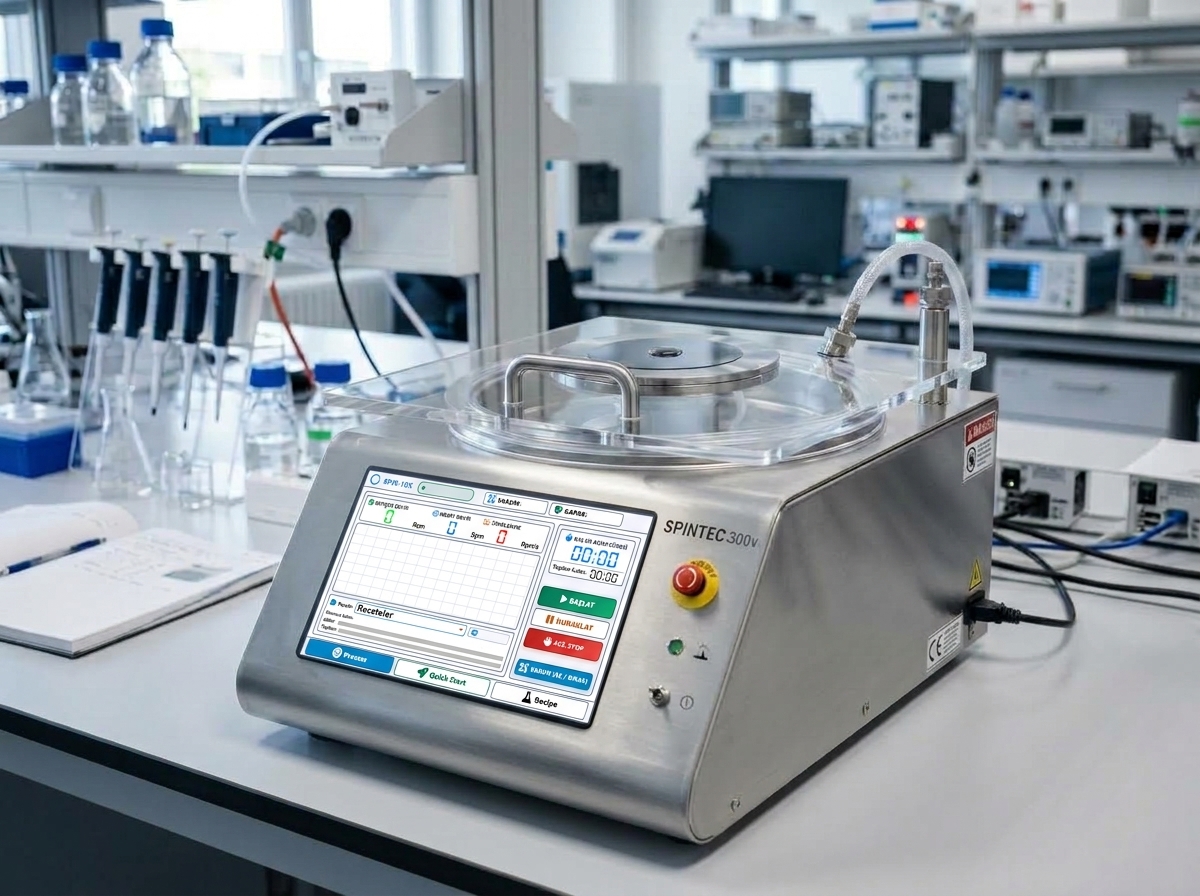

SPIN 10X Vakumlu Spin Coater (Döner Kaplama Cihazı)

İnce film kaplama, yarı iletken Ar-Ge çalışmaları, fotolitografi, sol-jel sentezi ve malzeme bilimi laboratuvarları için geliştirilmiş; 10.000 RPM hassas kapalı çevrim PID hız kontrolüne sahip yerli üretim vakumlu döner kaplama cihazıdır.

Teknik Özellikler ve Öne Çıkan Avantajlar

Doğrudan Kapalı Çevrim PID Motor Sürüşü: Optik takometre geri beslemeli doğrudan PID hız kontrol algoritması ile 1.000 - 10.000 RPM arasında (100 RPM çözünürlük) yüksek kararlılık ve hassasiyet.
7" Renkli Dokunmatik HMI Ekran: Kullanıcı dostu dokunmatik arayüz üzerinden canlı devir-zaman (Waveform) çizimi, anlık süreç takibi ve durum göstergeleri.
Geliştirilmiş Reçete ve Adım Yönetimi: Dahili Flash hafıza üzerinde 20 farklı reçete saklama kapasitesi. Hem ana reçetelere hem de 10 bağımsız alt adıma dokunmatik sanal klavye ile özel isim tanımlama ("Isim Guncellendi" görsel bildirimi), Devir, İvme, Süre, Döngü programlama ve Flash kayıt görsel geri bildirimi.
Vakumlu Numune Tutucu (Vacuum Chuck): Dönen rotor başlığı üzerine konulan numunenin vakum emişi ile güvenle sabitlenmesi. Vakum seviyesi yetersiz olduğunda işlemi başlatmayan ve çalışma esnasında vakum düşerse motoru otomatik durduran akıllı güvenlik donanımı.
Geliştirilmiş Emniyet Kilitleri: Şeffaf akrilik kapak güvenlik sensörü (kapak açıkken çalışmayı engeller) ve acil durdurma emniyeti.
Manuel ve Otomatik Çalışma Modları: Hızlı ön testler için tek tuşla Manuel Mod (RPM, İvme, Süre) veya çok adımlı tam otomatik Reçete Modu.
Kompakt Boyutlar (26 x 44 x 28 cm): Çeker ocak ve laboratuvar tezgahlarına rahatlıkla konumlandırılabilen, yerden tasarruf sağlayan kompakt ve rijit şasi.

📘 Kullanım Kılavuzu 📄 Teknik Şartname (Yazdır) Teklif & Bilgi Al

Dokunmatik HMI Ekran Arayüzleri (7" Renkli Panel)

Cihaz üzerindeki renkli dokunmatik ekranın 3 ana arayüz modu:

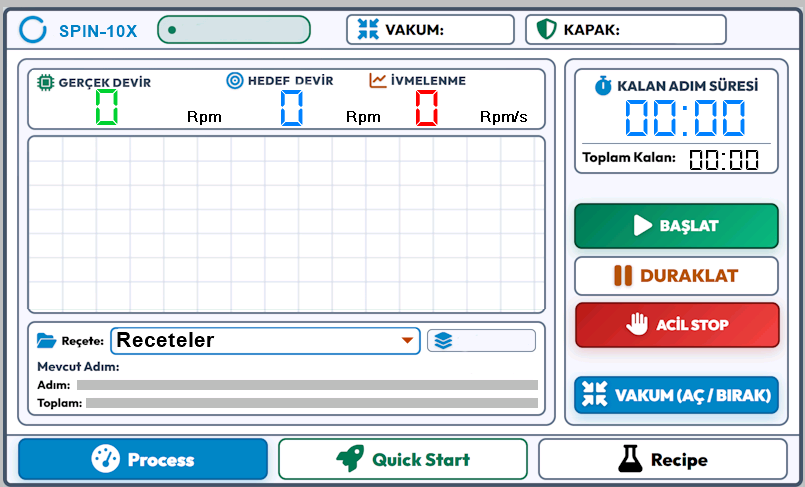

SPIN 10X Spin Coater Process Ekranı - Anlık Hız ve Süre Takibi

1. Process (Ana Sayfa)

Canlı devir-zaman (Waveform) grafiği, anlık devir göstergesi, kapak ve vakum durum takip ekranı.

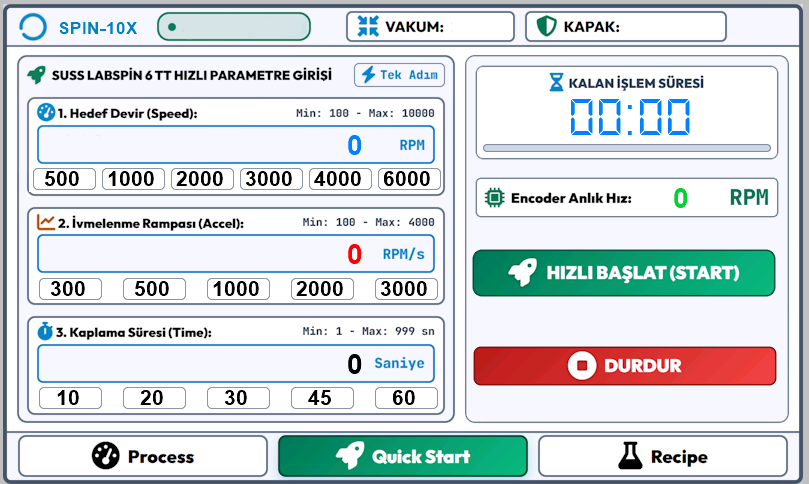

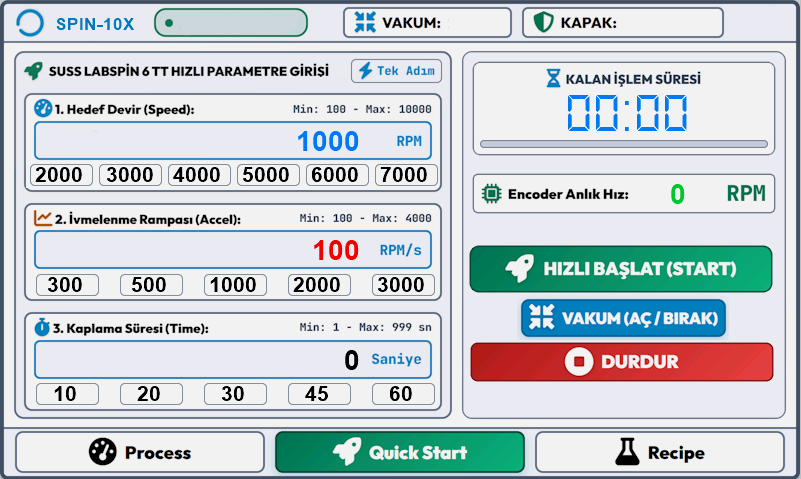

2. Quick Start (Manuel Mod)

Hızlı testler için hazır RPM, İvme ve Süre preset butonları ile tek tuşla manuel çalıştırma.

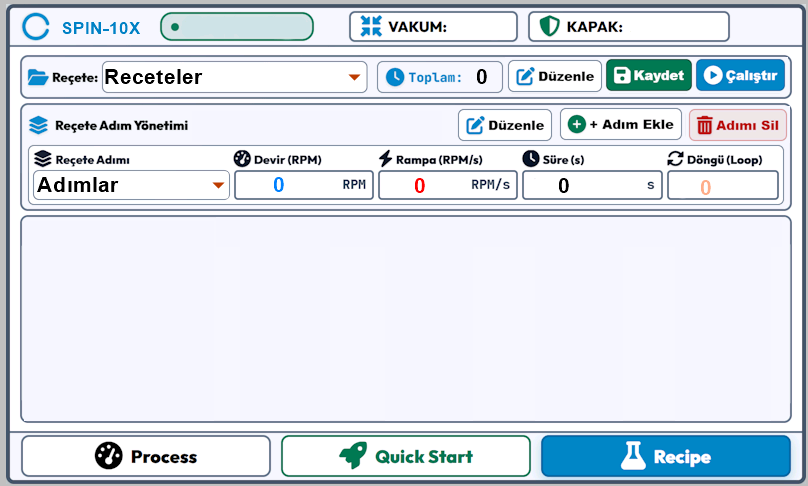

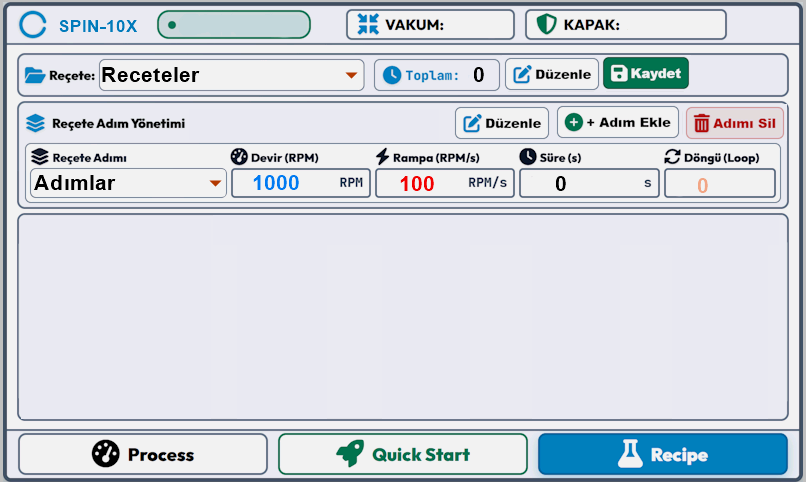

SPIN 10X Reçete Programlama ve STM32 Kayıt Arayüzü

3. Recipe (Reçete & İsim Yönetimi)

20 Reçete depolama, sanal klavye ile hem reçete hem de alt adımlara özel isim atama ('Isim Guncellendi' onayı), 10 adım parametre düzenleme ve STM32 dahili Flash hafıza kaydı.

Sıkça Sorulan Sorular

SPIN 10X Vakumlu Spin Coater hakkında en çok merak edilen konular

SPIN 10X Spin Coater hangi devir aralığında çalışır ve hız hassasiyeti nasıldır?

SPIN 10X, 1.000 ile 10.000 RPM arasında 100 RPM çözünürlükle, kapalı çevrim PID kontrol algoritması ve optik takometre geri beslemesiyle çalışır. Bu sayede viskozite değişimlerinde dahi devir sapması yaşanmadan homojen ince film kaplama elde edilir.

Cihazda numune sabitlemesi nasıl sağlanır ve güvenlik sistemi var mıdır?

Cihaz, entegre vakumlu numune tutucu (vacuum chuck) mekanizmasına sahiptir. Vakum seviyesi yetersiz olduğunda döngü başlamaz; çalışma esnasında vakum basıncı düşerse motor güvenli şekilde otomatik olarak durdurulur. Ayrıca şeffaf kapak emniyet sensörü mevcuttur.

Reçete hafızası kaç adımı ve kaç farklı programı destekler?

7 inç dokunmatik HMI panel üzerinden dahili STM32 Flash belleğe 20 farklı reçete kaydedilebilir. Reçetelere dokunmatik sanal klavye ile özel isim atanabilir ve her reçetede 10 bağımsız adıma kadar Devir (RPM), İvme (Ramp) ve Süre tanımlanabilir.

Spin Coater cihazı hangi laboratuvar uygulamaları için uygundur?

Yarı iletken çip üretimi, fotolitografi / fotorezist kaplama, perovskit güneş hücresi, sol-jel sentezi, 2D malzeme kaplama ve nano teknoloji Ar-Ge laboratuvarlarındaki ince film tabakalama çalışmaları için idealdir.
